El convertidor I-7550 está especialmente diseñado para el dispositivo esclavo del protocolo PROFIBUS DP. Ofrece RS-232, RS-422 y RS-485 tres tipos de comunicación. Con el diseño Hybrid COM 1, los usuarios pueden elegir fácilmente un tipo de puerto com para usar. Al usar este módulo, los usuarios pueden poner sus dispositivos RS-232/422/485 en la red PROFIBUS muy fácilmente.

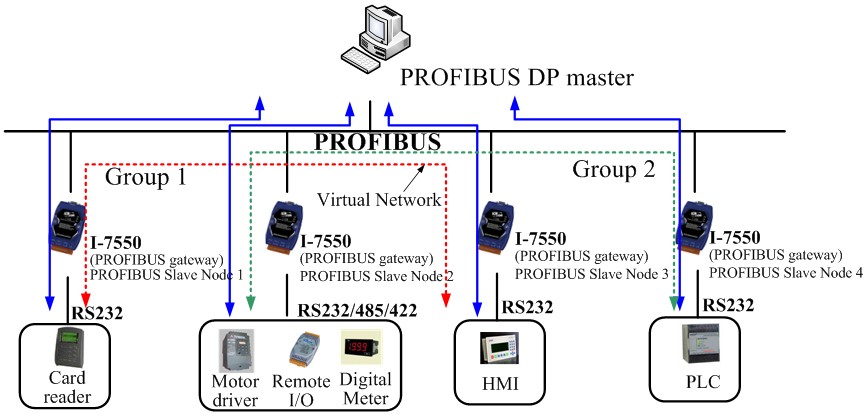

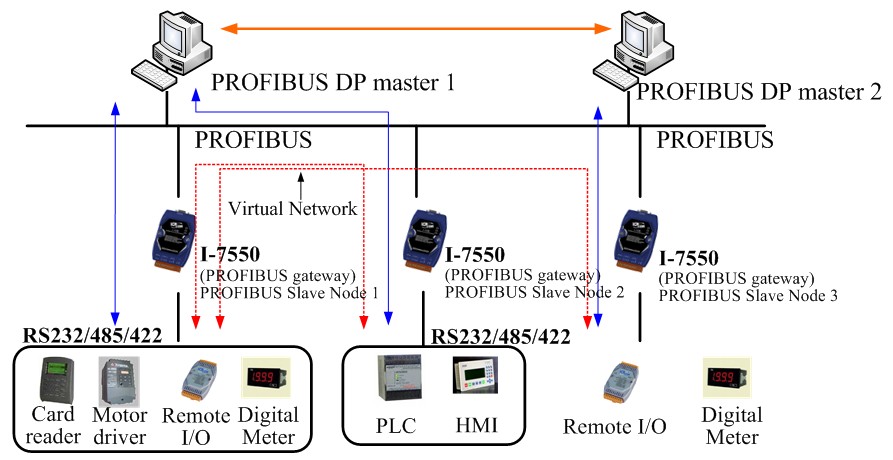

Aplicaciones
- Automatización Industrial
- Automatización de Fábrica
- Automatización de Procesos
- Etc…
|
Protocolo y Jerarquía
|
DP-V0 Esclavo
|
|
Admite la Tasa de Transmisión PROFIBUS (Kbps)
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
|
Configuración de la Tasa de Transmisión
|
detectado automáticamente
|
|
Longitud Máxima de Datos de Entrada
|
128 Octetos
|
|
Longitud Máxima de Datos de Salida
|
128 Octetos
|
|
Configuración de Direcciones
|
0~126 configurado por DIP switch
|
|
Híbrido COM 1
|
RS-232/422/485 con “Self Tuner” dentro
|
|
Soporta COM 1 Baudrate (Kbps)
|
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2
|
|
Admite Formato de datos COM 1
|
7/8 bits de datos, paridad No/Odd/Even, 1 bit de parada
|
|
Indicadores
|
LED PWR, ERR y RUN
|
|
Protección de Aislamiento de Red
|
iCoupler de Alta Velocidad
|
|
Protección de aislamiento DC
|
3000VDC en el lado PROFIBUS
|
