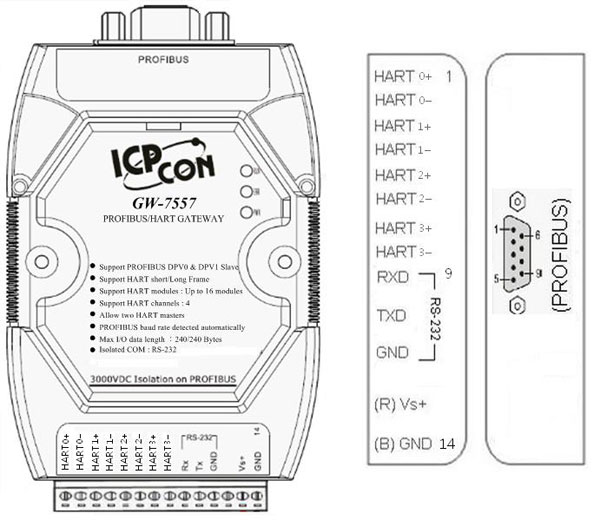

La pasarela GW-7557 está especialmente diseñada para el dispositivo esclavo del protocolo PROFIBUS DP. Permite al maestro PROFIBUS acceder a los dispositivos esclavos HART. Estos dispositivos esclavos HART pueden ser un transmisor, un actuador, un dispositivo de salida de corriente, etc. Además, también proporcionamos el software de utilidad para que los usuarios configuren el GW-7557. Mediante el uso de este módulo, los usuarios pueden poner sus dispositivos esclavos HART en la red PROFIBUS fácilmente.
El protocolo HART (Highway Addressable Remote Transducer) utiliza el estándar Bell 202 Frequency Shift Keying (FSK) para superponer señales de comunicación digital a la corriente de bucle de 4-20 mA que se muestra en la figura inferior. HART se comunica a 1200 bps sin interrupciones ni interferencias con la señal de 4-20 mA y permite a una aplicación host (maestra) enviar/recibir información digital desde un dispositivo de campo inteligente. La señal de 4-20 mA comunica el valor medido primario, el estándar industrial más rápido y fiable. La señal digital puede utilizarse para información adicional del dispositivo, como el estado del dispositivo, diagnósticos, valores medidos o calculados adicionales, etc. Por lo tanto, la comunicación HART, que incluye información analógica y digital, proporciona una solución de comunicación de campo completa de bajo coste y muy robusta que es fácil de usar y configurar. HART es un protocolo maestro/esclavo que proporciona hasta dos maestros (primario y secundario) y el maestro secundario, como un dispositivo portátil, puede utilizarse para supervisar/controlar la información del bus HART. HART puede utilizarse en varios modos, como punto a punto o multipunto, para comunicar información a/desde instrumentos de campo inteligentes y sistemas centrales de control o supervisión. A continuación se describen los dos principales modos de funcionamiento HART.
- Relativamente fácil de entender y utilizar, el protocolo HART permite acceder a una gran cantidad de información adicional (variables, diagnósticos, calibración, etc.).
- HART es una solución sin riesgos para mejorar la comunicación de campo
- Compatibilidad con cableado estándar de 4-20 mA
- Transmisión simultánea de datos digitales
- Reducción del riesgo mediante un protocolo muy preciso y sólido
- Aumentar la disponibilidad de plantas
- Reducir los costes de mantenimiento
- Mejorar el cumplimiento de la normativa
Aplicaciones
- Automatización industrial
- Automatización de fábricas
- Automatización de procesos
- Etc…
|
Protocolo & Jerarquía
|
DP-V0 Esclavo & DP-V1 Esclavo
|
|
Soporta velocidad de transmisión PROFIBUS (kbps)
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
|
Ajuste de la velocidad de transmisión
|
detectado automáticamente
|
|
Longitud máxima de los datos de entrada
|
240 Bytes
|
|
Longitud máxima de los datos de salida
|
240 Bytes
|
|
Configuración de la dirección
|
0~126 ajustado por interruptor DIP o EEPROM
|
|
Admite el modo HART
|
punto a punto / multipunto
|
|
Soporte HART Master
|
Permitir dos maestros HART
|
|
Canal HART compatible
|
4 canales
|
|
Soporte HART Frame
|
Marco corto/largo
|
|
Soporta módulos HART
|
Conexión de hasta 16 módulos HART
|
|
Admite el modo de ráfaga HART
|
SÍ
|
|
Indicadores
|
LEDs PWR, ERR y RUN
|
|
Protección contra el aislamiento de la red
|
iCoupler de alta velocidad de 2500 Vrms
|
|
Protección de aislamiento de CC
|
3000 VDC en el lado PROFIBUS
|
