M-7017
M-7017

M-701

Módulo de adquisición de datos de entrada analógica, entrada de tensión y entrada de corriente de 8 canales. Comunicable a través de Modbus RTU y RS-485. Soporta temperaturas de funcionamiento entre -25 y 75°C. Los tipos de entrada incluyen +/-150mV, +/-500mV , +/-1V, +/-5V, +/-10V y +/-20mA.

Solicitar Información
Categorías: , ,
Descripción

El M-7017 es un módulo de entrada de tensión y corriente de 8 canales. La serie M-7000 es una familia de módulos de control y adquisición de datos en red compatibles con Modbus RTU. Pueden controlarse a distancia mediante un conjunto de comandos denominado protocolo DCON. Con el protocolo Modbus RTU, puede comunicarse fácilmente con la mayoría de software SCADA/HMI y PLCs.

  • Luz LED de indicación
  • Para energía y comunicación
  • Protección contra sobretensión: 240 Vrms
  • Compatible con los protocolos Modbus y DCON
  • Montaje en carril DIN
  • Canales de entrada analógica: 8 diferenciales

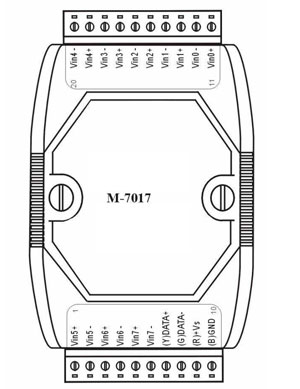

lineM-7017 solar

Referencias y asistencia

DESCARGAR

DESCARGAR

ESPECIFICACIONES
Entrada analógica
Canales de entrada 8 diferencial
Tipo de entrada ±150mV, ±500mV , ±1V, ±5V, ±10V ±20mA (requiere resistencia externa opcional de 125 ohmios)
Resolución 16 bits
Frecuencia de muestreo 10 muestras/segundo
Precisión ±0.1%
Ancho de banda 15,7 Hz
Deriva cero ±20uV/°C
Desviación de la amplitud ±25ppm/°C
Impedancia de entrada 20M Ohmios
Rechazo en modo común 86 dB mín.
Rechazo en modo normal 100 dB
Protección contra sobretensión ±35V(P-P)
Aislamiento intramódulo, campo a lógica 3000 VDC
Interfaz
Interfaz RS-485
Formato N, 8, 1
Velocidad en baudios 1200 ~ 115200bps
Pantalla LED
1 LED Como indicador de alimentación/comunicación
1 LED Potencia
Entrada De +10 a +30VDC
Consumo de energía 1.3W
Protocolo
Soporta los protocolos Modbus y DCON Sí
Watchdog Sí, módulo, comunicación (programable a través de DCON) versión de firmware B300 y posteriores
Medio ambiente
Temperatura de funcionamiento -25 a 75°C
Temperatura de almacenamiento -40 a 85°C
Humedad 5 a 95% HR, sin condensación
