Módulo de adquisición de datos de 2 canales de salida de corriente, salida de tensión y salida analógica. Comunicable a través de Modbus RTU y RS-485. Soporta temperaturas de funcionamiento entre -25°C y 75°C (-13°F ~ +167°F).

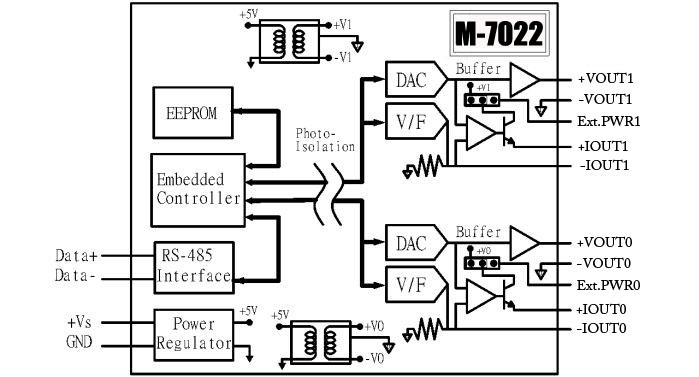

Los dispositivos M-7022 son módulos de control y adquisición de datos en red compatibles con Modbus RTU. Pueden controlarse a distancia mediante un conjunto de comandos denominado protocolo DCON. Con el protocolo Modbus RTU, puede comunicarse fácilmente con la mayoría de los software SCADA/ HMI y PLC más populares. Fotoaislamiento: 3750 Vrms
| Salida analógica | |
| Canales de salida | 2, Aislamiento de canal a canal |
| Tipo de salida | 0 ~ 20 mA , 4 ~ 20 mA, 0 ~ 5 V y 0 ~ 10 V |
| Resolución | 12 bits |
| Precisión | +/-0,1% de FSR |
| Precisión de lectura | +/-1% de FSR |
| Tiempo de respuesta de la salida DA | 10 ms por canal |
| Deriva cero | Salida de corriente : +/-0,2uA/°C Salida de tensión : +/-30uV/°C |
| Coeficiente de temperatura de referencia | +/-25ppm/ °C |
| Pendiente de salida programable | 0,125 a 1024 mA/segundo 0,0625 a 512 V/segundo |
| Resistencia de carga de corriente | Alimentación interna : 500 ohmios Externa 24V : 1050 ohmios |
| Aislamiento intramódulo, campo a lógica | 3000 VDC |
| Interfaz | |
| Interfaz | RS-485 |
| Formato | N, 8, 1 |
| Velocidad en baudios | 1200 ~ 115200bps |
| Pantalla LED | |
| 1 LED como indicador de alimentación/comunicación | |
| Potencia | |
| Entrada | De +10 a +30 V CC |
| Consumo de energía | 3.0W |
| Protocolo | |
| Soporta los protocolos Modbus y DCON | Sí |
| Medio ambiente | |
| Temperatura de funcionamiento | -25 a 75°C |
| Temperatura de almacenamiento | -40 a 85°C |
| Humedad | 5 a 95% HR, sin condensación |
