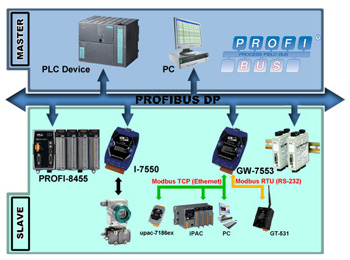

La puerta de enlace PROFIBUS a Modbus TCP GW-7553 está especialmente diseñada para el dispositivo esclavo del protocolo PROFIBUS DP. Permite al maestro PROFIBUS acceder a los dispositivos Modbus TCP. Estos dispositivos Modbus pueden ser un PLC, un sensor, el módulo ICPDAS I-8KE4-MTCP, etc. Además, el servidor web incorporado del módulo GW-7553 permite al usuario configurar el módulo mediante un navegador web. Al utilizar este módulo, los usuarios pueden colocar sus dispositivos Modbus TCP en la red PROFIBUS muy fácilmente.
- Automatización industrial
- Automatización industrial
- Automatización de procesos
- Etc…
|
Protocolo y Jerarquía
|
DP-V0 y DP-V1 Esclavo
|
|
Admite la Tasa de Transmisión PROFIBUS (kbps)
|
9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
|
|
Configuración de la Tasa de Transmisión
|
detectado automáticamente
|
|
Longitud Máxima de Datos de Entrada
|
240 Octetos
|
|
Longitud Máxima de Datos de Salida
|
240 Octetos
|
|
Configuración de Direcciones
|
0~126 configurado por DIP switch o EEPROM
|
|
Admite el Modo Modbus
|
Maestro/Esclavo
|
|
Admite Formato Modbus
|
RTU/ASCII/TCP
|
|
Ethernet
|
10/100 Base-TX
|
|
Soporta COM 1 Baudrate (kbps)
|
2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2
|
|
Admite Formato de datos COM 1
|
7/8 bits de datos, paridad No/Odd/Even, 1/2 bit de parada
|
|
Indicadores
|
LED PWR, ERR y RUN
|
|
Protección de Aislamiento de Red
|
iCoupler de Alta Velocidad de 2500 Vrms
|
|
Protección de aislamiento DC
|
3000 VDC en el lado PROFIBUS
|

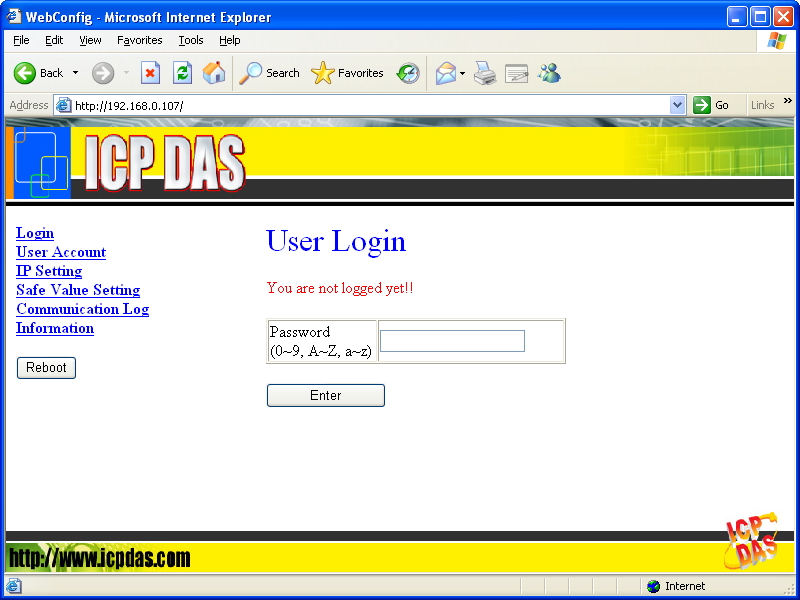

Administración Basada en Web
- Proporcionar una configuración de valor segura
- Proporcionar configuración de red
- Mostrar mensajes de diagnóstico e información del dispositivo
- Mostrar registro de comunicación entre dispositivos GW-7553 y Modbus
Soporte de Módulos
Solo los siguientes comandos Modbus son compatibles con la puerta de enlace.
Código |
Nombre |
Descripción |
01 |
Leer Estado de la bobina |
Lea el estado ON/OFF de salidas discretas en el esclavo |
02 |
Leer Estado de Entrada |
Lea el estado ON/OFF de entradas discretas en el esclavo |
03 |
Lea Registros de Retención |
Lea el contenido binario de los registros de tenencia en el esclavo |
04 |
Leer registros de entrada
|
Leer el contenido binario de los registros de entrada en el esclavo.
|
05 |
Forzar bobina simple |
Escriba una sola salida en ON o OFF en el esclavo |
06 |
Registro único preestablecido
|
Escriba un valor entero en un solo registro en el esclavo
|
15 |
Fuerza múltiple. Bobinas
|
Escriba cada bobina en la secuencia de bobinas en ON o OFF en el esclavo
|
16 |
Preestablecido múltiple. Registros
|
Escribe un bloque de registros contiguos en el esclavo. |
