M-7015

M-7015

Módulo de adquisición de datos de 6 canales de entrada analógica RTD, comunicable a través de Modbus RTU y RS-485. Admite temperaturas de funcionamiento entre -25 y 75 °C.

Solicitar Información

Los dispositivos M-7015 son módulos de control y adquisición de datos en red compatibles con Modbus RTU. Pueden controlarse a distancia mediante un conjunto de comandos denominado protocolo DCON. Con el protocolo Modbus RTU, puede comunicarse fácilmente con la mayoría de los software SCADA/ HMI y PLC más populares.

6 canales de módulo RTD
Interfaz de comunicación: Protocolo ModBus
Canal individual configurable
Detección de apertura de cables
Canales de entrada : 6

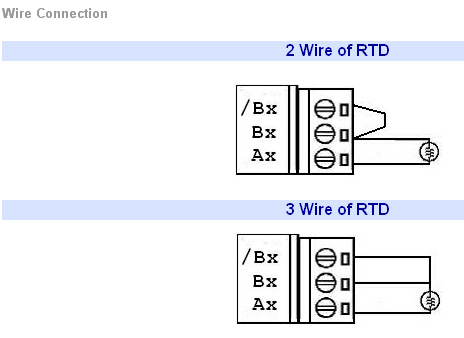

Tipo de entrada: Admite RTD de 2/3 hilos
Montaje en carril DIN

intro

Referencias y asistencia

Analog Input
Input Channels	6
Input Type	RTD
Wire connection	2/3 wire
RTD Type	Pt100, Pt1000, Ni120, Cu100, Cu1000
Resolution	16-bit
Sampling Rate	12 samples/ second (Total)
Accuracy	+/-0.05%
-3dB BandWidth	5.24Hz
Zero drift	+/-20uV/°C
Span drift	+/-25ppm/°C
Common Mode Rejection	Typical 86dB
Normal Mode Rejection	100 dB
Voltage Input Impedance	>1M Ohms
Open Wire Detection	Yes
Individual Channel Configurable	Yes
4KV ESD Protection	Yes, Contact for each terminal.
Intra-module Isolation, Field to Logic	3000 VDC
Interface
Interface	RS-485
Format	N, 8, 1
Baud Rate	1200 ~ 115200bps
LED Display
1 LED as Power/ Communication indicator
Power
Input	+10 to +30 Vdc
Power Consumption	1.1W
Protocol
Support Modbus and DCON Protocol	Yes
Watchdog	Yes, Module, Communication (Programmable over DCON) firmware version B202 and later
Environment
Operating temperature	-25 to 75°C
Storage temperature	-40 to 85°C
Humidity	5 to 95% RH, non-condensing
NOTE: We recommend to chose M-7015P for long distance RTD Line.

RTD Type Setting (TT)

Type Code	RTD Type	Temperature Range °C
20	Platinum 100, α= 0.00385	-100 ~ 100
21	Platinum 100, α= 0.00385	0 ~ 100
22	Platinum 100, α= 0.00385	0 ~ 200
23	Platinum 100, α= 0.00385	0 ~ 600
24	Platinum 100, α= 0.003916	-100 ~ 100
25	Platinum 100, α= 0.003916	0 ~ 100
26	Platinum 100, α= 0.003916	0 ~ 200
27	Platinum 100, α= 0.003916	0 ~ 600
28	Nickel 120	-80 ~ 100
29	Nickel 120	0 ~ 100
2A	Platinum 1000, α= 0.00385	-200 ~ 600
2B	Cu 100 at 0°C,α= 0.00421	-20 ~ 150
2C	Cu 100 at 25°C,α= 0.00427	0 ~ 200
2D	Cu 1000 at 0°C,α= 0.00421	-20 ~ 150
2E	Platinum 100, α= 0.00385	-200 ~ 200
2F	Platinum 100, α= 0.003916	-200 ~ 200
80	Platinum 100, α= 0.00385	-200 ~ 600
81	Platinum 100, α= 0.003916	-200 ~ 600
82	Cu 50 at 0°C	-50 ~ 150
83	Nickel 100	-60 ~ 180
